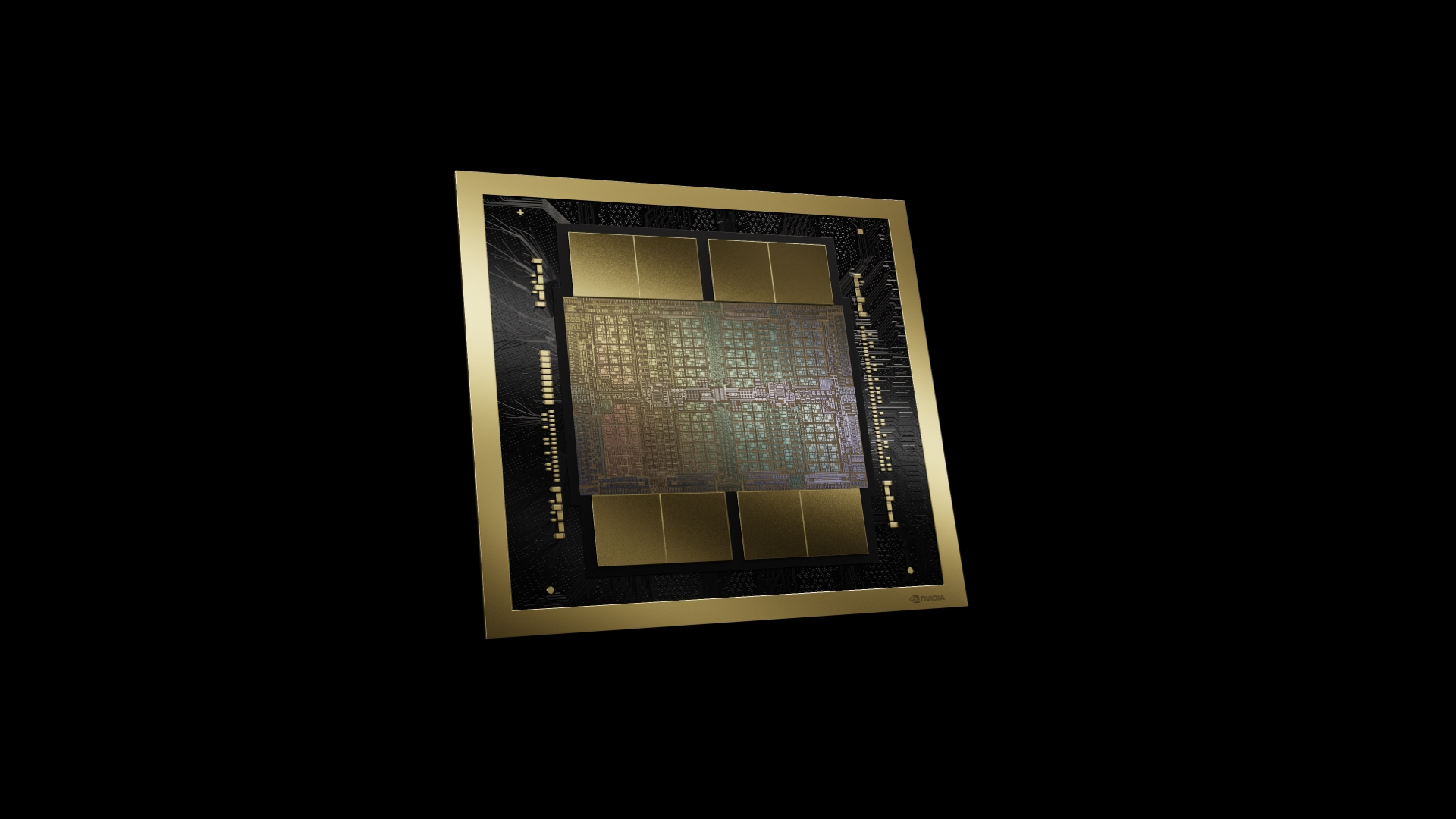

NVIDIA Blackwell Ultra GPU：AI算力新纪元的双芯片驱动力

NVIDIA发布了其Blackwell Ultra GPU，这是Blackwell架构家族的新成员，旨在通过创新的双芯片设计、第五代Tensor Cores和突破性的NVFP4精度格式，显著提升AI训练和推理性能。该GPU融合了先进的硅创新与系统级集成，为AI工厂和大规模实时AI服务提供了下一代性能、可扩展性和能效。

Blackwell Ultra的核心在于其160个流式多处理器（SM），集成了640个支持NVFP4格式的Tensor Cores，提供高达15 PetaFLOPS的密集计算能力。其双芯片设计通过NVIDIA高速互连技术（NV-HBI）实现10 TB/s的带宽。新增的NVFP4格式在保持接近FP8的精度下，将内存占用减少了高达3.5倍，极大地提高了低精度AI推理的效率和性能。

此外，Blackwell Ultra的SM中的特殊功能单元（SFU）吞吐量翻倍，加速了Transformer模型的注意力机制，使AI推理速度提升高达2倍，尤其对长上下文窗口的模型效益显著。GPU配备了288 GB的HBM3e内存，提供8 TB/s的带宽，支持处理万亿参数的模型，并支持第五代NVLink以实现大规模GPU互连。

该GPU还具备企业级特性，包括增强的GigaThread引擎、多实例GPU（MIG）分区、机密计算和先进的可靠性系统（RAS）。视频和数据处理能力也得到加强，集成了NVDEC和NVJPEG等专用硬件单元，并通过DALI库集成到AI工作流中。Blackwell Ultra GPU是NVIDIA下一代AI基础设施的基石，为AI工厂带来了前所未有的性能、效率和规模。
